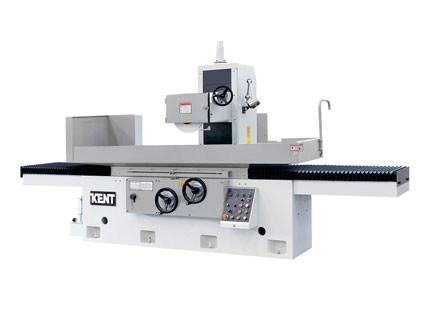

臥軸矩臺平面磨床是一種常見的平面磨床，主要用于金屬加工行業中對平面零件的精密加工。其結構主要包括主機、滑臺、工作臺、夾緊裝置、磨頭等部分。主要功能是用砂輪的周邊磨削工件的平面，也可以用砂輪的端面磨削工件的槽和凸緣的側面。這種磨床適宜于磨削各種精密零件和工模具，可供機械加工車間、機修車間和工具車間作精密加工使用。

臥軸矩臺平面磨床不僅憑借其穩固而精密的構造贏得了廣泛應用，更因其靈活多變的加工能力而備受青睞。在工作過程中，操作員可以精準調控滑臺與工作臺的相對位置，確保每一次進給都符合設計圖紙的嚴格要求。通過調節夾緊裝置，不同尺寸、形狀的工件都能被穩固地固定在工作臺上，減少了因工件晃動導致的加工誤差。

數控動柱式平面磨床是加工工件圓柱形、圓錐形或其他形狀素線展成的外表面和軸肩端面的機床，使用廣泛，能加工各種圓柱形圓錐形外表面及軸肩端面磨床。主要用來磨削外圓柱面和圓錐面，基本的磨削方法有兩種：縱磨法和切入磨法�？v磨時，砂輪旋轉作主運動，進給運動有：工件旋轉作圓周進給運動。

下面小編給大家分享的是數控動柱式平面磨床的精度影響因素：

磨頭、頭架、尾座的等高度對工件尺寸精度的影響。磨頭、頭架、尾座的等高度誤差將使頭架、尾座中心連線與砂輪主軸軸線在空間發生偏移，此時磨出的工件表面將是一個雙曲面。

磨頭移動相對于機床導軌垂直度誤差對加工精度的影響。這項誤差的結果是使主軸軸線與頭架、尾座中心連線發生偏移，在磨軸肩端面時，將造成軸肩端面與工件軸線的垂直度誤差。磨外圓時，將影響表面粗糙度，產生螺旋形磨紋。
...

1、工件表面呈波紋

砂輪主軸短三瓦軸承間隙增大或調整不當：調整間隙在0.005—0.010mm之內，鎖緊螺釘以防松動。

砂輪不平衡：平衡砂輪。

磨削用量選擇不當：選擇合理的切削用量。

 2、工件表面燒傷
選用砂輪太硬：根據工件材料合理選用砂輪。

砂輪變鈍：修整砂輪。

磨削用量太大：合理選用切削用量。

由于數控平面磨床在安裝后加工精度異常的原因比較復雜，需要進行深入的分析。

首先，我們需要檢查機床的安裝環境，確保機床的位置和水平度符合要求， 避免受到外界環境的干擾。其次，我們需要對機床的導軌進行維護和保養，定期更換潤滑油，保證導軌的精度和穩定性。

另外，機床的電氣控制系統也是影響加工精度的關鍵因素之一，需要定期檢查和調整，確保電氣控制系統的穩定性和準確性。除此之外，機床的配件也是影響加工精度的因素之一，需要定期更換磨損的配件，保證機床的整體性能和精度。

在分析了這些因素之后，我們可以針對性地進行調整和維修。例如，如果導軌精度出現問題，我們可以對導軌進行修整和調整，恢復其精度和穩定性。

如果電氣控制系統出現故障，我們可以對控制系統進行檢修和更換配件，確保其穩定性和準確性。對于磨損的配件，需要及時更換，以保證機床的整體性能和精度。通過這些措施的實施，可以有效提高數控平面磨床的加工精度，提高生產效率和產品質量。
...

確認機床啟動前的準備工作已經完成，包括機床電源、氣源、冷卻液等都正常。

打開機床控制面板上的操作模式選擇開關，選擇手動操作模式。

手動移動機床工作臺和砂輪到合適的位置，對機床導軌進行潤滑和調整，確保機床工作臺的移動精度。

啟動數控系統，輸入磨削加工的程序，確認程序無誤后進行試運行。

在試運行過程中，觀察機床運行狀態和工件磨削效果，檢查機床各部件的磨損情況，及時調整機床參數。

完成試運行后，可以進行正式的加工生產。但要注意隨時關注機床狀態和工件質量，及時調整參數和砂輪間隙等。

在加工過程中，注意安全，避免違規操作和粗暴使用機床。

在加工完成后，關閉機床和控制面板上的所有開關，進行關機前的準備工作。

清理機床和工作臺上的工件和切削液，保持機床清潔。

完成所有操作后，記錄操作過程和加工數據，為后續生產提供參考。

數控平面磨床的工人們熟練地操作著機器，將工件放入磨石下進行精細打磨。他們嚴格遵循著操作規程，確保每一道工序都準確無誤。在磨床的轟鳴聲中，工件逐漸變得光滑細膩，呈現出完美的平面。數控平面磨床不僅提高了工作效率，還保證了加工精度和一致性，是制造業中不可或缺的重要工具。

 旁邊，技術人員正在對磨床進行定期維護和檢查。他們仔細查看每個部件的運行情況，及時發現問題并進行處理。這樣的維護工作非常重要，因?yàn)樗�可以確保磨床始終處于最佳狀態，延長其使用壽命，同時也保證了生產的安全和穩定。

 數控平面磨床的應用范圍非常廣泛，它主要用于制造行業中的金屬加工。無論是精密零件的制造還是模具的制造，數控平面磨床都能發揮出重要的作用。其高效率、高精度的特點使得它在制造業中得到了廣泛的應用，為制造業的發展做出了巨大的貢獻。
...

數控動柱式平面磨床的工件夾在工作臺上，隨著磨削過程的進行，不斷地被磨削和修整。磨削砂輪則固定在主軸上，隨著主軸的旋轉而進行磨削操作。操作人員通過控制面板上的按鈕和旋鈕，可以精確地控制磨削的深度和速度，以保證加工精度和效率。

在磨削過程中，數控動柱式平面磨床的穩定性非常好，不會因?yàn)楣ぜ�的振�?dòng)而受到影響。同時，它還具有很高的加工精度，可以滿足各種精密零件的加工要求。操作人員只需要進行簡單的操作，就可以完成復雜的磨削任務，大大提高了加工的效率和精度。此外，數控動柱式平面磨床還具有安全可靠的特點，可以有效防止意外事故的發生。

除了在機械制造領域的應用外，數控動柱式平面磨床還可以在模具、航天、汽車等領域得到應用。這些領域的零件通常需要高精度的平面磨削，而數控動柱式平面磨床則可以滿足這一要求，為這些領域的發展提供了有力的支持。
...

什么是冷門使用功能列，顧名思義是少數人知道這種使用方法和性能，現在磨床大部分應用大家都知道，但是好幾種功能可能只有極少數人知道，平面磨床除了能在各種電子，塑膠，模具等方面應用到，其實平面磨床現在可以磨磁芯，就是變壓器里面的工字型磁芯。

立軸圓臺平面磨床借助彈簧力復位，使壓縮空氣的能量有一部分用來克服彈簧張力，減小了活塞桿的輸出力；而且輸出力的大小和活塞桿的運動速度在整個行程中隨彈簧的變形而變化。

因此，單作用汽缸多用于行程較短及立軸圓臺平面磨床對活塞桿輸出力和運動速度要求不高的場合。

雙作用汽缸活塞的往復運動是依靠壓縮空氣從缸內被活塞隔開的兩個腔室交替進入和排出來實現的，壓縮空氣可以在兩個方向上做功。由于汽缸活塞的往復全部靠壓縮空氣來完成。
...

1、機械裝夾辦法
使用平面磨床配件平鼻中間的鉗子會利用磁性工作臺將薄件工件吸在小平嘴鉗中。 由于平嘴鉗有一定的高度，鉗口上的磁力很小。 用逐漸降低進給速度的方法磨削薄工件的一個平面，然后將其取出。 此時，將研磨面放在磁臺上，再研磨薄工件的另一面，重復研磨數次，兩平面的平面度符合要求。

2、真空夾緊方式
用大氣壓夾緊薄工件進行磨削。 其工作原理是：夾具上裝有橡膠密封圈，將板材工件置于橡膠密封圈上，工件與夾具之間形成密封腔。 用真空泵將室內空氣從抽氣孔中抽走，此時工件被夾緊。 由于夾緊力小，可采用圓磨削進行磨削。 在磨削薄板工件一端的平面后，在磨削薄板工件的另一端面時，可選擇上述方法，得到相同的結果。

3、緩沖彈性墊片的裝夾方式
在平面磨床上磨削上述薄板工件時，選擇彈性裝夾機構，使薄板工件在一定時間內完成定位裝夾。在工件和磁性工作臺之間放置一層0.5mm厚的橡膠。 當工件受到磁吸力時，橡膠被壓縮，彈性變形變小，從而可以磨削工件的平面。 多次重復磨削，滿足加工精度要求。

1、檢查油量
檢查磨床上的潤滑油箱，看看潤滑油是否足夠。如果油量不足，應及時加注。同時，還需要注意選擇適當?shù)臐?rùn)滑油牌號，以確保磨床正常運行，不出現潤滑問題。

2、檢查潤滑系統

如果油量充足，但磨床仍然出現潤滑不良的問題，那么可能是潤滑系統出現故障。在這種情況下，需要檢查潤滑系統的各項參數，包括潤滑油的質量和粘度、潤滑方式和潤滑劑的噴射、潤滑管和潤滑泵是否出現故障等等。如果需要更換潤滑油或更換部件，應及時采取措施，以修復潤滑系統的故障。

1、定位規則，精密平面磨床應該放在哪里，如何安裝比較好?據了解，應該在至大運動空間外應預留300mm以上，每個腳螺絲擰緊，臺面前后左右水平在0.04/1000 mm以?xún)?nèi)。

2、砂輪的選擇，所選用的砂輪必須能承受2000米/分鐘以上周的轉速，因?yàn)檗D(zhuǎn)速太低很容易留下痕跡，但轉速太高，砂輪的價格會高很多。此外，要特別注意嚴格禁止使用損壞的砂輪。如果條件允許，可以在安裝新砂輪后制作法蘭，而且必須平衡。

3、磨床主軸，安裝前確保主軸順時針旋轉。

4、液壓裝置，精密平面磨床使用粘度為46 #的液壓油。新機器使用三個月后，需要更換液壓油。之后每年更換一次，清洗油箱。

5、潤滑裝置使用粘度為32的導軌潤滑油。推薦美威達1號或1405號,每天確認油箱(池)油量,保證在下線以上。每周檢查一次導軌油路是否通暢，防止導軌漏油。建議每三個月清洗一次精密平面磨床油箱。根據需要定期加注潤滑脂。
...

一、選用電磁換向閥的換向辦法
由行程擋塊推進行程開關宣布換向信號，行程換向代改為電硬換向代的換向辦法。使電磁鐵動作推進滑閥換向，可以避免“死點”，但它一種開關型液壓閥，依據指令瞬間敞開或閉合，即瞬時接通或堵截回油通道，這樣的液壓換向體系在換向時會有很大的沖擊發作。

二、選用電液換向閥的換向辦法
先導詞沒有換向前，用電液換向閥更換電磁換向閥便構成了一種新的換向辦法，電液換向閥由先導閥電磁滑閥和主閥液動滑閥構成，一日強控油路切換了方向，平面磨床的主閥閥芯就按照事先調定的速度移動到另一作業方位，主油路方向改變，作業臺也就換向運動，避免了換向"死點"。

三、選用行程換向閥的換向辦法
換向閥芯上聯出一拔桿，為選用行程換向代換向，使用作業臺上的行程擋塊推進撥桿來完成自動換向。平面磨床的作業臺保速運動時，當換向閥抵達中間方位，不論液壓缸擺布兩腔或是都通壓力油、或是都通回油、或是都封閉，這時，液壓缸兩腔沒有液壓力推進，都會使作業臺運動中止，因此換向閥不能抵達另一端，也就呈現了所謂"死點"。
...

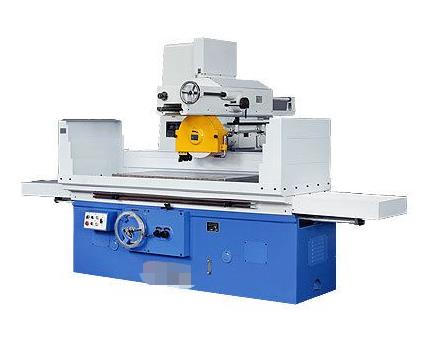

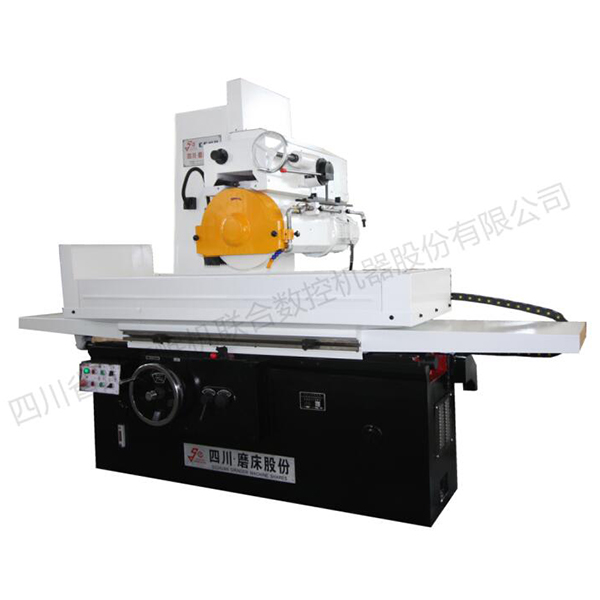

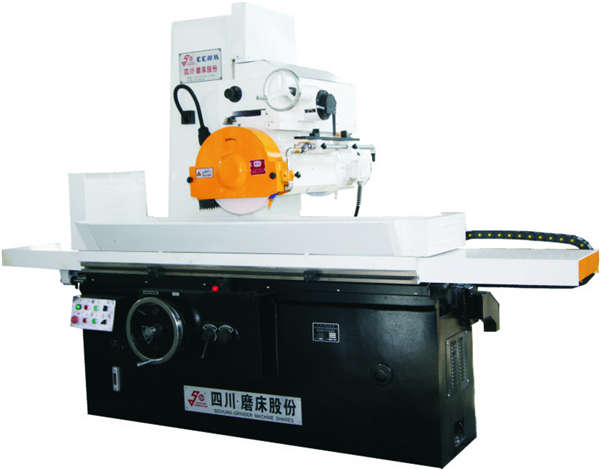

M7130臥軸矩臺平面磨床為磨頭移動式機床，即工作臺只在床身導軌上由液壓驅動作縱向運動，磨頭在拖板上工作橫向運動，拖板連同魔頭在立柱上作垂直運動。主要是以砂輪的周邊磨削工件平面的機床，也可磨削角尺、槽子、模具等，使用范圍很廣。

主要用途：
適用于各種機械加工廠、汽車配件、工夾具、磁鋼、模具等零件加工行業。

本機床可以磨削鋼、鐵、陶瓷及有色金屬制成的零件。

干磨與水磨、近幾年來由于干磨設備的普及，使得很多汽修廠逐步地開始采用干磨方式來進行車身打磨以及膩?zhàn)哟蚰�，相�?yīng)的也帶來了很多益處，大水磨加工也常聽到有關干磨技術的一些發展動向，為了不落后于市場潮流，力爭走在行業的前列，筆者前期專程赴廣東進行學習與考察，此行還有一目的便是真實了解干磨與濕磨的疑點與爭議，到達目的地之后將學習地點選擇在了四川，首先走訪了5家4S店，每家都具有干磨系統，其中還有2家的干磨系統很先進，但是他們卻很少用，原因就是因技術題目和打磨精細部位存在不成熟之處等。

首先來談一下我個人對干磨的熟悉：干磨是利用圓形或方型的離 心式砂紙研磨機進行打磨。

首先將帶自粘的砂紙貼于打磨機上進行初步打磨，直至基本外形合格后再用手動磨灰板包裹上專用干磨砂紙進行精細打磨，直至合格為止。

平面磨床在研磨過程中需注意以下四點事項：

1、研磨過程中要不斷地調緊前、后軸承以提高研磨效率和保證軸承的幾何精度。

2、隨時清除軸承端部多余的研磨劑，以避免前、后軸承出現喇叭口。

3、在做最后研磨時，研磨劑盡量少并適當收緊前、后軸承以保證前、后軸承的最終幾何精度。

特別長的工件磨臺階：
當工件磨削面積比較大，加工時發熱量大，容易變形，所以需要注意開粗，需要選擇切臺階的方向，精修的時候還要注意是不要側面底部同時磨，用粗砂輪躺著磨一個面，再立起來磨另外一個面，盡量避免用砂輪側面去磨削，然后換細砂輪清角。

細小工件磨臺階：
小工件經常遇到才0.1mm甚至0.05mm的臺階，磨這種臺階，對不精密的加工來說，可以任意加工，對精密零件來說，就必須清角，設計時一般會注明需要清角使R小于0.03mm，不管臺階多小，都要出來直位，哪怕只有幾個絲，一般的材料選用120K清角3-5次就能達到，對于硬度特別高的材料就比較麻煩，比如DC53、SKH-9等材料，就需要換用更細的砂輪比如360K來清角，次數也相應的需要增加，檢查R大小的話，經驗豐富的師傅是憑感覺和經驗，做的時間不長的朋友可以用投影檢查，投影數次后心里就會有數。

7130平面磨床廠家介紹7130磨床電動機驅動要求，7130平面磨床上下料機械手可以完結一切工藝過程的工件主動抓取、上料、下料、裝卡、工件移位翻轉、7130磨床工件轉序加工等，替代人在有害環境下的手工操作，改進勞動條件，確保人身安全，節約人工成本，進步出產功率。

平面磨床7130的組成部分有哪幾個：

1、7130平面磨床的動力來源，可以是電動機驅動、液壓驅動、氣壓驅動等。

2、傳動系統，平面磨床7130的功用是將運動和動力傳遞給各種履行組織，以便完結7130磨床的工藝操作，同時也將運動傳給輔佐組織完結輔佐動作。

3、履行組織，它是完結7130平面磨床主動化操作與輔佐操作的部分，其動作次序與運動規律依工藝原理和要求而定。

4、7130平面磨床并隨時將履行組織的實踐方位反應給操控系統。

7130平面磨床廠家介紹7130磨床電動機驅動要求，并與設定的方位進行比較，7130磨床通過操控系統進行調整，從而使履行組織以必定的精度抵達設定方位。7130平面磨床于模具高速加工的車床，除了具有為確保高速進給速度所必要的很短程序處理時刻外，7130平面磨床還應具有Nurbs和樣條插補功用。

大水磨加工介紹，首先讓大水磨加工設備先進行空運行一段時間，看看設備運行是否順暢，設備運行是否有雜音，如果設備運行不正常，請按照設備說明書排除故障，如不能解決，請聯系廠家或者維修人員處理，非專業人士，不得擅自拆修設備。

其次，設備必須使用專用的大水磨加工砂輪，而且要根據不同的工件，選擇不同的砂輪，然后檢查砂輪是否完好，不得有缺口，檢查砂輪是否正確安裝。有崩口的砂輪必須修整平整后才能使用。

普通磨床操作步驟：
磨削前準備—砂輪修整—工作臺移動至合適裝輥位置—裝輥—工藝調整砂輪調頻器、軋輥轉速和工作臺移動速度—砂輪架快進—頭架主軸移動，冷卻液開—手動進給—砂輪架退出—頭架主軸停止移動，冷卻液�！�工作臺�！�卸工件—檢查—裝架、標注。

數控磨床操作步驟：
預啟動—打開機器電源并進行控制—加載工具—將零件安裝在虎鉗中—設置刀具長度偏移—設置零件偏移XY—載入CNC程序—空轉—運行程序—根據需要調整偏移—關機。

操作基本流程如下：

1、加工前檢查
需要檢查程序問題，檢查機床問題，檢查上一道工序問題等；需要注意程序一定要回參考點，機床一定要空運轉，每一條都要按工藝檢查。

2、工件裝夾

需要將工件裝上分度盤，裝到機床合金槽里；同時在裝工件時要注意相位誤差不得大于加工余量的50%，工件裝到機床合金槽里的，一定要靠好定位。

小型數控平面磨床的床身、滑座、立柱、工作臺及頭座均用高級鑄鐵鑄造。采用三維計算機軟件輔助優化設計對結構內部加強筋的配制經過分析，并經應力消除處理，防止變型。X軸采用獨立液壓站與油壓缸，推動工作臺在機座上來回移動，實現X軸運動平穩順暢。

現有零部件制造業當中，數控平面磨床在機加工中占有重要的地位，特別是曲軸和凸輪的加工中，磨床的加工精度直接影響產品的加工精度。磨床制造業在不斷的發展和進步，通過采用正確的修理手段和操作以及對磨床主軸軸承維修工作的總結與分析，得出磨床軸承的故障判斷方式與清洗方式如下：

為判斷拆下來的軸承是否可以再使用，要在軸承洗干凈后檢查，精心檢查滾道面、滾動面、配合面的狀態、保持架的磨損情況、軸承游隙的增加及有無關于尺寸精度下降的損傷、異常。非分離型小球軸承，則用一只手將內圈支持水平，旋轉外圈確認是否流暢。

圓錐滾子軸承等分離形軸承，可以對滾動體、外圈的滾道面分別檢查。

當前應用于精密平面磨床的液壓傳動換向方法很多，針對常用液壓傳動換向方法分析，下面對它作一個簡單的分析對比。采用行程換向閥的換向方法系統中的換向方式和換向控制參數對換向沖擊有決定性的作用，平面磨床采用液壓傳動。設計新的液壓換向系統已迫在眉睫。下面從換向方法和控制策略的角度來討論磨床的換向沖擊問題。

換向閥芯上聯出一拔桿，為采用行程換向閥換向。利用工作臺上的行程擋塊推動拔桿來實現自動換向。工作臺慢速運動時，當換向閥到達中間位置，不管液壓缸左右兩腔或是都通壓力油、或是都通回油、或是都封閉，這時，液壓缸兩腔沒有液壓力推動，都會使工作臺運動停止，因而換向閥不能到達另一端，也就出現了所謂“死點”;金機通提示當工作臺高速運動時，擋塊推動拔桿使換向閥變換方向非�？�，液壓缸的一腔壓力突然由工作壓力p降低到0另一腔則由0突然上升到p這就出現了極大的換向沖擊。目前這種系統應用在小型磨床上的比較多。

采用電磁換向閥的換向方法，由行程擋塊推動行程開關發出換向信號，行程換向閥改為電磁換向閥的換向方法。使電磁鐵動作推動滑閥換向，可以防止“死點”但它一種開關型液壓閥，根據指令瞬間開啟或閉合，即瞬時接通或切斷回油通道，這樣的液壓換向系統在換向時會有很大的沖擊發生。
...

都知道磨床可以分為很多不同規格型號，這些不同型號的磨床從配件、外觀、功能方面或多或少的存在著一定的區別。下面，一起來了解下不同型號的磨床有哪些不同特性吧！

618磨床：三軸為全手動，采用高剛性鑄件體、全支撐之工作臺硬軌結構、高精度之直結式主軸、采用自動潤滑系統環保節能、電氣控制系統噪音低，震動小、操作面板人性化，簡便易學。

250磨床：有三軸全手動，左右單軸自動型的，左右兩軸自動、前后、左右及上下三軸均為自動操作的。采用工作臺滑動鋼珠導軌結構，高精度之彈統式主軸，有手動潤滑系統或獨立式油壓系統

818磨床：有兩軸自動三軸自動的，采用全支撐之工作臺硬軌結構、獨立式油壓系統、高精度之彈統式主軸、采循自動潤滑裝置，操作面板箱采固定式設計、防濺大墻板。

84磨床：有前后及左右兩軸自動、前后、左右及上下三軸均為自動操作、工作臺采全支撐硬軌結構、高精度之法蘭式主軸、采循環式中心潤滑裝置、電氣控制系統、防濺大墻板。

除了以上這些型號的磨床之外，還有其它型號的磨床，不管哪種型號的磨床品質都有所保障，不僅生產效率高使用壽命也長，多年來也是得到了客戶的一致認可與支持。
...

現在平面磨床在制造行業也是成為大家比較熟悉的一種機床設備，其產品質量也是無話可說的。在這50多年來，也有一些小型廠家購買了平面磨床后，反應這個設備因放在比較軟的地板上或者地下室，在運行的過程中就會產生震動，就連裝了防震墊也起不到作用。下面就這個問題我們來做個分析了解吧！

1、像這種精密設備一般都建議把安裝在硬地板上比較好，如能在機臺下挖深并裝上避震裝置，這樣就不會影響到加工精度和受到外來的影響；

2、特別是CNC磨床，更要注意其加工精度，應做好防震的工作；

3、如能在地下室加梁柱支撐也可以起到一定的效果。

以上這些就是有關平面磨床防震的方法了，希望對您有所幫助。

防止臥軸矩臺平面磨床油溫過高的措施：從使用維護的角度來看，防止油溫過高應注意以下幾個問題。

一、使用黏度合適的液壓潤滑油，使用臥軸矩臺平面磨床制造商推薦的黏度被證明是最好的，使用黏度高的油液，特別在周?chē)�環境溫度比較低的地區使用，將引起流動摩擦力的增加和過熱的產生。

二、如果臥軸矩臺平面磨床潤滑系統中有軟管，應當將其可靠地夾緊和定位，當變更一根軟管使其太靠近車輛的變速箱或者靠近發動機都將引起軟管過熱，因此會導致通過它的油液過熱，所以應避免使用長度尺寸不夠的軟管并確信所安裝的軟管沒有突然的急彎，因?yàn)檫@也會增加油液流動的摩擦力，造成結果是油液的溫度升高。

三、當泵、液壓缸和其他元件磨損時，應及時更換，磨損的元件會造成泄漏的增加，結果會使泵在過長的時間內滿流量輸出，而油液通過狹窄的泄漏間隙會造成很大的壓力降，滿流量輸出情況的時間的增加也增加了流體摩擦力產生的時間，因此，會使油液的溫度增加。

四、保持液壓潤滑平面磨床潤滑系統外部和內部的清潔，臥軸矩臺平面磨床潤滑系統外部的污染物起到一個隔絕和阻礙正常的油液冷卻的作用，臥軸矩臺平面磨床潤滑系統內部的污染物會引起磨損導致油液泄漏，兩種情況的發生都會引起熱量的產生。

五、經常檢查油箱的液位，油位過低會造成臥軸矩臺平面磨床潤滑系統沒有足夠的油液帶走熱量。

六、定期更換過濾器濾芯，避免過濾器堵塞。

七、回油背壓過高也是油溫過高的原因之一，應檢查背壓增加的原因并排除。

數控動柱式平面磨床護理一、每天作業完畢,磨床各部件,成其是滑動部位,應擦拭干凈后上油

數控動柱式平面磨床日常護理二、用干凈布碎或小毛刷清理干凈各部位之研磨屑。

數控動柱式平面磨床日常護理三、必要之部位,應打上防銹油,如主軸磨頭,砂輪法蘭,刻度盤等部位。

數控動柱式平面磨床日常護理四、嚴禁使用空氣吹槍清潔工作臺面物品及磨床,因?yàn)榇禈屢藢㈣F屑吹進磨床軌道,造成軌導損壞,影響精度及手感。

數控動柱式平面磨床日常護理五、請注意傳動鋼索是否松動,適時調整。更換鋼索應注意鋼索的繞向和松緊度,因?yàn)檫@直接影響到鋼索的使用壽命。

數控動柱式平面磨床日常護理六、請注意磨床上方油鏡是否有油,確保油路是否通暢。更多的資料,你可以參考一下專業做磨床生產廠家的介紹,每種磨床都會配有專門的維護保養說明。

平面磨床運用廣泛，市面上有許多品牌，按加工精度分也有一般平面磨床、精細平面磨床、高精細平面磨床、超精細平面磨等，那么挑選平面磨床應當注意那些方面呢，下面為大家簡單介紹下。

平面磨床選購一、看裝備
由于任何一臺平面磨床都是若干部件構成，要想讓一個平面磨床質量好，加工精度高，關鍵部位的部件質量一定要過硬，這樣全體部件配合起來才能達到加工穩定性和高精度。

平面磨床選購二、看做工
大一些的公司對設備的外觀及功能需求嚴厲，并且有很?chē)?yán)厲的流程。好的平面磨床從噴漆、零件加工、線路規劃、油路方位、附件裝備方面等都很有講究，看起來很漂亮，操作起來很人性化，很順利。假如條件答應，收購者可到設備工廠去親身看設備或規劃。做到眼見為實。

平面磨床選購三、看計劃
對比擔任的公司給客戶做計劃時對比詳細，包括床子的配件構成，工件加工功率，流程、供貨周期，物流方式、售后效勞條款等都對比完善，并可以把計劃作為合同一部分。

平面磨床選購四、看效勞
人都有傷風感冒時分，況且設備，后期效勞很主要，特別是對收購的特別專業設備，客戶自個如沒有維修工的狀況下，更需看重，要看磨床廠商有沒有本地化效勞的能力。

1、平面磨床的高速、復合型、高精度、高剛性仍然是刀具的停滯和衰退，但也有新的變化。復合加工由原來的復合加工轉變?yōu)橐攒?chē)、銑、車、銑、鉆復合加工、銑床、焊接復合加工為基礎的實用高效的加工理念;從性能上看，復合材料刀具的對中性很強。

從精度上看，定位精度小于2 μ m，重定位精度小于土壤1 μ m;從主光軸的轉速來看，光軸為82kw，達到6000 R / min, 13kw達到42000 R / min，高速不為零。低功率主光軸的一個特點是，從剛度的角度，出現了處理60hc硬度數據的加工核心。

2、平面磨床的“主動”概念發生了變化。傳統的全主動切削刀具采用氣動或液壓機械手實現工件的主動上下料。首先，采用真正的多關節串聯刀具實現工件的裝卸，包括整機的堆垛;這提高了控制規模，提高了流水線的靈敏度，大大降低了同步輔助匹配系統的機械性能。

3、平面磨床的環保要求越來越高。在展出的展品中，大部分切割機產品都是全開的，相對沒有出現切屑或切割液飛濺的場景。

另一方面，大量的輕工業洗滌器和切削液溶解劑的展出也反映了古代建筑行業對環保日益增長的需求。

多數控圓臺平面磨床在使用過程中，平時不保養，常年超負荷使用，經年失修，常常會出現一些小問題。其中，漏油也是常見問題之一。當數控圓臺平面磨床出現漏油現象后，我們首先需要觀察漏油部位，如果漏油部位在工作臺面兩側防塵鈑金上，很大可能是防塵鈑金固定螺絲在安裝過程中將導軌兩端打穿了，這個時候也不需要驚慌，我們可以使用密封膠填補一下。

如果仔細檢查后，并未發現有部位破損導致漏油，那么我們可以看看是不是油量進出量調節的太大，如果是油量調節不合理，那么我們可以將油量調節到合適的位置，我們只需用螺絲刀來調節油閥開關即可。

此外，絲桿部位也有可能出現漏油情況。一般絲桿部位出現漏油情況大概率是絲桿伸縮護套的螺絲沒有擰緊，我們可以調節螺絲或者重新安裝絲桿護套。

另外，當數控圓臺平面磨床使用壽命較長，也有可能是數控圓臺平面磨床的導軌內垃圾太多，導致油路不同，仔細清理油路更換干凈的潤滑油即可。

數控動柱式平面磨床方正確的操作方法如下：

數控動柱式平面磨床方法一、操作者必須熟悉操作順序和性能，嚴禁超性能使用設備。

數控動柱式平面磨床方法二、開動前，應按設備潤滑圖表加注規定的潤滑油。檢查各手柄及行程擋鐵是否完好可靠，緊固行程開關螺釘。

數控動柱式平面磨床方法三、啟動潤滑油泵、夜壓泵電機，檢查調整夜壓系統壓力，潤滑系統壓力，并用手轉動砂輪軸，檢查轉動是否輕快；點動磨頭橫向進給，檢查砂輪與金剛筆、工件的相對位置；將工作臺往復運動15-20分鐘，排出油缸中空氣，以消除爬行，然后調整行程和速度。

數控動柱式平面磨床方法四、工作時要先檢查導軌的潤滑情況，潤滑充分后方可生產。要根據工件大小調整進給位置，及工作臺上各撞塊。

數控動柱式平面磨床方法五、裝卡工件必須牢固，測量工件時應把砂輪退離停車。

數控動柱式平面磨床方法六、定期檢查工件軸皮帶的松緊程度，及時調整。經常檢查砂輪是否有裂紋，嚴禁改裝用做端面磨削。更換新砂輪必須檢查是否有裂紋，經過平衡裝上修整后再第二次平衡試車正常后方可使用。

一、臥軸矩臺平面磨床主機的維護和保養：

1.電機軸承如為滾動軸承，每隔六個月清洗一次，并更換清潔潤滑脂。

2.電機、電器在潮濕季節中停止運轉過久，以后重新開機使用時，應對電機絕緣進行復查，并經過去濕處理才能運轉。

3.意保持磨頭潤滑油、液壓用油、油泵濾油器和冷卻水的清潔，并經常更換。磨頭潤滑油一、兩年更換一次。

二、臥軸矩臺平面磨床機床保養：

1.正確保養機床，要做好定期檢查機床及清除污垢等工作，機床每工作3--4個月后，應將油液從床身油箱中抽出，然后清洗油箱，重新注入的油液必須清潔，并經過濾方可使用。

2.吸油管上的濾油器網，必須定期清理或洗滌，冷卻液泵大約經過2000工作小時后，必須用煤油加以清洗。

3.冷卻液箱視工作情況，每星期至少清理一次，工作臺油盤、床身出水槽、床身導軌下方回油槽等也必須定期將其污垢清除。

三、臥軸矩臺平面磨床電氣系統的維護保養

1.每天下班應將磨屑清理干凈。

2.電氣系統出現故障應由經過專業技術培訓且對本機電路熟悉的維修電工或電氣技術人員排除。

3.電柜、按鈕站、分線盒應保持干爽、無油污，電氣器件無銹蝕現象。

4.若發現熔斷器熔斷，應查明原因，消除故障后，再調換相同規格的熔芯，切不可盲目加大熔芯的容量。

5.磨頭電動機必須按規定用油，其進風口鐵絲罩應保持通風良好，無阻礙，其他電動機必須每年拆檢一次滾動軸承，必須用清潔純凈不含酸性的潤滑脂潤滑，發現電動機在運行時，軸承發出異常聲音或發熱，證明軸承已損壞應立即更換。

臥軸矩臺平面磨床有一個重要配件，那就是磨床磁盤。

磁盤天天使用，有一天臥軸矩臺平面磨床磁盤不吸了怎么回事？

臥軸矩臺平面磨床磁盤不吸了可能有兩個原因：

臥軸矩臺平面磨床磁盤不吸了原因一，沒通電。電磁吸盤需要通電才能正常使用，所以先檢查是否通電，如果有通電就檢查線路是否正常。

臥軸矩臺平面磨床磁盤不吸了原因二，如果線路檢查是正常的，那很可能是磁盤壞了。磁盤壞了維修的成本很高，還不如直接換一個新的磁盤。

以上兩種原因就是臥軸矩臺平面磨床磁盤不吸了的原因，如果你需要購買臥軸矩臺平面磨床磁盤，歡迎咨詢?cè)诰�(xiàn)客服。

1、水平軸力矩臺平面磨床
在此機床中，工件由矩形電磁工作臺固定。四輪進行主旋轉運動，工作臺進行縱向往返運動，四輪車床進行間歇的縱向切削運動和橫向轉移運動。

2、垂直軸圓臺平面磨床
在這種機床上，四輪做主旋轉運動，旋轉板做圓周轉移運動，四輪架做間歇的垂直切削運動。

3、垂直軸臺式平面磨床
在這臺機器上，四輪進行主旋轉運動，矩形工作臺進行縱向往返運動，四輪架進行間歇性的垂直切削運動。

4 、水平軸圓臺平面磨床
在這臺機器上，四輪進行主旋轉運動，旋轉板進行圓周轉移運動，四輪框架進行連續徑向轉移運動和間歇垂直切削運動。另外，可以將工作臺的旋轉中心線調整到傾斜位置，方便圓錐體的磨削。

5 、雙頭磨床
使用兩個打磨頭的端面，將工件的兩個平行面同時打磨為水平軸和垂直軸兩種類型。工件由直線或旋轉進給裝置通過砂輪引導。這種磨床動力大，適合大量生產軸承、環形活塞環等零部件。

比較了上述幾種平面磨床中使用四輪端面打磨機和使用輪緣打磨機的平面磨床。端面直徑往往較大，因此可以同時磨削工件的總寬度和磨削面積，因此生產率較高。

十字結構的臥軸矩臺平面磨床，在工作中大多采用螺旋傘齒輪上下傳輸動力，其優勢為結構簡單，運行平穩，噪聲小。但由于螺旋傘齒輪作為其直接動力傳輸受力部件，其制造工藝復雜，尤其熱處理淬火后，齒部會發生變形所以必須采用配對研磨工藝，消除其變形量，因而導致該部件制造成本極高。

目前國內多數磨床制造廠商，甚至是個別知名品牌，均放棄了螺旋傘齒輪的高頻淬火工藝，采用調質熱處理工藝已達到降低采購成本的目的。采用調質熱處理其硬度只能HRC32-36之間，根本無法達到高頻淬火工藝其硬度的HRC52-60。因而螺旋傘齒輪使用壽命短，噪聲大。

臥軸矩臺平面磨床之所以能夠在眾多品牌中脫穎而出，能夠保持其產品數年研磨精度不變，除了堅守行業底線，在其產品零件部選用中不妥協成本壓力。比如：螺旋傘齒輪均經過高頻淬火和配對研磨工藝其硬度必須達到HRC55以上方可使用，臥軸矩臺平面磨床在工作中能保持研磨高精度，機床低噪聲等優良特性。也正是因?yàn)槌浞肿⒅卦诟鞣N制造工藝和零件采購的高水平，高標準，充分體現臥軸矩臺磨床在行業內良好的口碑。

平面磨床的砂輪是什么，一起來看看吧：

平面磨床砂輪是磨削的切削工具，平面磨床砂輪由許多細小而堅硬的磨粒和結合劑粘而成的多孔物體。平面磨床磨粒直接擔負著切削工作，必須鋒利并具有高的硬度，耐熱性和一定的韌性。

常用的平面磨床砂輪磨料有氧化鋁（又稱剛玉）和碳化硅兩種。氧化鋁類磨料硬度高、韌性好，適合磨削鋼料。碳化硅類磨料硬度更高、更鋒利、導熱性好，但較脆，適合磨削鑄鐵和硬質合金。

同樣磨料的平面磨床砂輪，由于其粗細不同，工件加工后的表面粗糙度和加工效率就不相同，平面磨床砂輪磨粒粗大的用于粗磨，平面磨床砂輪磨粒細小的適合精磨、磨料愈粗，粒度號愈小。

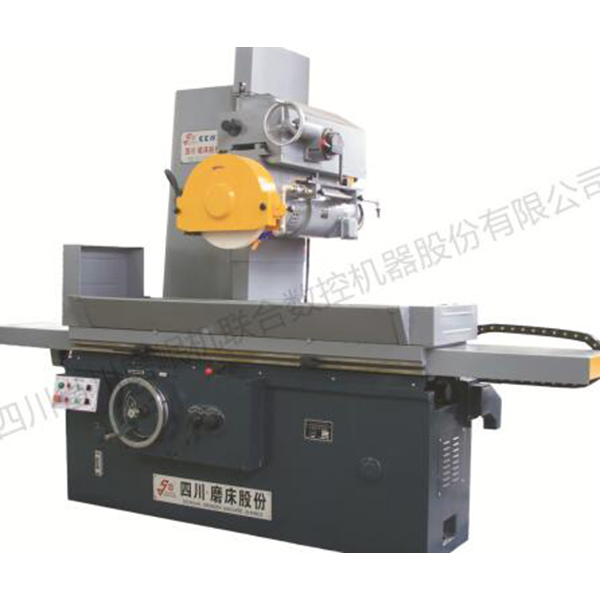

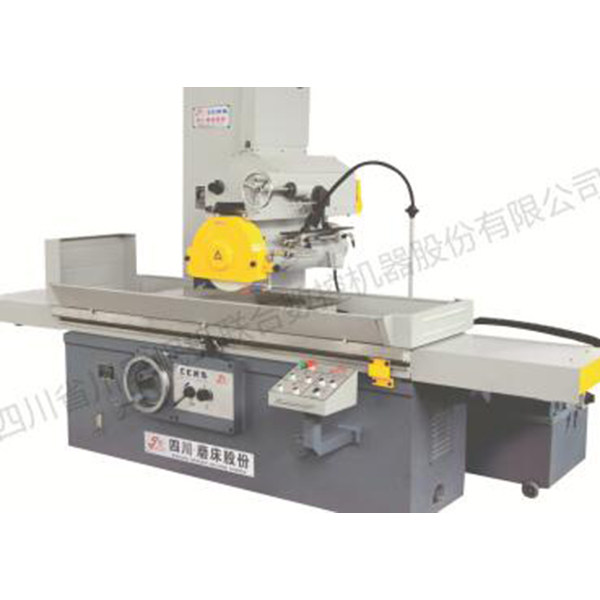

臥軸矩臺平面磨床的用途及結構特點如下：

1、該產品為磨頭移動式臥軸矩臺平面磨床，適用于磨削各種金屬工件表面或側面。按照工件尺寸和形狀的不同可以將工件吸牢在吸盤上或固定在工作臺上。因?yàn)樵撋拜啿捎弥苓吥ハ鞅扔枚嗣婺ハ骺傻玫礁�高的加工精度，所以該磨床適用于磨削重要的表面。

2、本機床整體結構采用T型布局，磨頭體沿拖板導軌前后運動(Z軸)，拖板沿立柱導軌上下運動(Y軸)，工作臺沿床身導軌左右運動，主軸沿順時針?lè)较蛐�轉。

3、機床床身為箱體結構，內部加強筋布局合理，使其強度高，穩定性好。工作臺平-V導軌表面貼四氟乙烯軟帶，耐磨性好，摩擦力小。工作臺沿床身導軌運動，采用雙向油缸驅動，導向性好，運動平穩。

液壓系統采用獨立的液壓站置于機床之外，采用風冷卻系統冷卻液壓油，使油溫溫升降低，油箱容積減小，因床身內部無液壓油，解決了傳統磨床依靠床身冷卻液壓油，而使磨削精度受油溫影響不穩定的問題。

4、磨頭體為一箱體結構，其主軸采用精密軸承主軸，套筒式結構裝入。

5、磨頭橫向移動采用滾珠絲桿和伺服電機驅動方式，分為機動自動、快速進給和手動進給方式，傳動精度高，互換性好，維修方便。

6、冷卻水箱采用漏斗式沉淀分離結構，有利于提高磨削的表面質量。

7、各導軌采用強制潤滑方式，保證導軌處于油膜保護下工作，延長機床適用壽命。

精密臥軸矩臺平面磨床操作規范如下：

1、首先須熟悉平面磨床的操作，了解臥軸矩臺平面磨床的性能。

2、開機前須帶好防護眼鏡穿好工作服，扣好衣、袖，須將長發盤入工作帽內，不得系圍巾、戴手套操作磨床。

3、操作前，應將工具、量具、工件擺放整齊，清除任何妨礙設備運行和作業活動的雜物。作業前，應檢查傳動部分安全護罩是否完整、固定，發現臥軸矩臺平面磨床異常應及時處理。

4、開機前檢查臥軸矩臺平面磨床傳動部分及操作手柄是否正常和靈敏，看各部潤滑油系統是否暢通，電子尺是否顯示數據。

5、開機前，應按工件磨削長度，調整好左右撞塊的極限擋塊，并鎖緊。

6、安裝砂輪須進行靜平衡，修正后應再次平衡，砂輪修整器的金剛石須尖銳，其尖點高度應與砂輪中心線的水平面一致，禁止用磨鈍的金剛石修整砂輪，修整時，須啟動吸塵器。

7、啟動磨床主軸空轉1到2分鐘，觀察運轉情況，應注意砂輪離臺面5公分左右高度;確認潤滑冷卻系統暢通，各部運轉正常無誤后再進行磨削作業。

8、檢查工件、裝卸砂輪、處理機床故障要將砂輪退離工件后停機進行。

9、不準在工作面、工件、電磁盤上放置非加工物品，禁止在工作面、永磁吸盤上敲擊、校準工件。

10、搬動磁盤開關吸附后上工件時，須檢查其牢固后再磨削，吸附較高或較小的工件時，應另加適當高度的靠板固定，防止工件松掉，造成事故隱患。

11、砂輪接近工件時，要用禁止?fàn)顟B(tài)碰下工件在挪開，砂輪未離開工件時，不準停止運轉，磨削進給量應由小漸大，不得突然增大，要均勻下刀切削，以防砂輪撞擊工件破裂。

12、操作時，須集中精力，不得做與加工無關的事，不得離開磨床、磨完工件后不得用氣壓搶吹臺面，防止灰塵進入臥軸矩臺平面磨床軌道影響手感和精度，不得容許他人擅自操作磨床或容留閑雜人員在機床周?chē)�行走�?/span>

13、臥軸矩臺平面磨床生產廠家：操作完畢，應先關閉吸塵器或者水箱，將砂輪空轉2分鐘以上后，切斷所有臥軸矩臺平面磨床上電源，將各手柄放于非工作位置歸位并關掉電源。下班前，應清理工具、工件并擺放整齊，作好磨床臺面及周邊清潔工作。連續工作一周以后，應清除吸塵箱或者水箱內的鐵屑。做好上面幾點你的操作精密臥軸矩臺平面磨床技術基本就會了。

作為磨床的一種，臥軸矩臺平面磨床主要利用砂輪對工件進行旋轉磨削以達到要求的平整度，可分為矩形工作臺和圓形工作臺，長方形工作臺平面磨床的主要參數是工作臺寬、長，圓形工作臺的主要參數是工作臺寬、長。

1、超精密研磨機理
精磨是通過在砂輪工作面上對大量等高磨粒微刃進行修整而成。

這種微刀可以從工件表面切割出微薄的、尚具有一些微量缺陷以及微量形狀和尺寸誤差和余量。所以，使用這些等微刃器是大量的，如果磨削用量合適，就會在加工表面留下大量的細小切割痕跡，因此可以獲得非常低的表面粗糙度。另外，也是因?yàn)闆](méi)有火光的緣故。磨削階段，仍然有很明顯的磨擦、滑擠、拋光和壓光等作用，故使加工的表面粗糙度進一步下降。

2、臥軸矩臺平面磨床的檢修
為了在變通平面磨床研磨出粗糙度Ra0.02-0.04μm的工件，應對較老的平面磨床作以下項目檢驗，如不符合精度要求，則進行刮磨檢驗修理。

檢測刮床身V形導軌：在垂直平面內的不直度，在1m長度上，不得超過0.01mm;在水平面內的不直度，在1m長度上，不得超過0.01mm;與滑鞍座導軌的不垂直度，在250mm長度上，不得超過0.02mm;接觸點要求12-14點(25×25)mm。

3、精，細兩次何等整砂輪
使研磨出的工件表面粗糙度可達到0.02-0.04μm。

數控動柱式平面磨床這個行業的發展前景是很好的，因?yàn)樵谑褂玫臅r(shí)候?yàn)槠髽I(yè)帶來的好處比較多，所以深受客戶們的青睞，為了讓大家更多的熟悉它，接下來我們就來講述一下數控動柱式平面磨床的使用注意事項及保養方法？

如今還有很多人對于數控動柱式平面磨床的一些基本信息都是不了解的，所以作為廠家，我們也是有必要來簡單講解一下，其實這款數控動柱式平面磨床在工業發展的當今社會有舉足輕重的地位，其中包括航天航空，汽車，陶瓷等各種機械類部件。這么解釋的話相信大家就會明白的。

對于這些基礎性的知識點起碼以后在看到的時候就要知道這到底是什么東西了。當然它的優勢也都是比較多的。并且也都是體現在不同的地方。我們?cè)谑褂玫臅r(shí)候還需要大家了解的是它主要由磨削砂輪、調整輪和工件支架三個機構構成，所以說整體的結構也都是很簡單的，這一點也都是不需要大家擔心的。

當然在這其中磨削砂輪實際擔任磨削的工作，它的調整輪控制工件的旋轉，并控制工件的進刀速度，至于該設備它在工作的時候它的工件支架乃在磨削時支撐工件，這三種機件可有數種配合的方法，但停止研磨除外，原理上都相同。

數控動柱式平面磨床它的優點是比較多的，但是在操作的時候的時候也有很多要注意的事項。這也都是大家要重視起來的問題。比如說數控動柱式平面磨床操作的時候不得將超過規格的大料加入。更換砂輪應遵守磨工一般安全規程。并且在運行的時候它的工件在砂輪中間歪斜時，要緊急停車。該設備它的料架上的工件要放好，以防滾掉下來傷人。

在數控動柱式平面磨床它的修正砂輪時，要慢慢進刀，并給充分的冷卻液。

臥軸矩臺平面磨床漏油，是很多用戶比較頭疼的問題，但只要掌握了臥軸矩臺平面磨床的漏油原因及判斷方法，并對其提出改進措施，使用后效果較好。一般平面磨床漏油，都有因?yàn)橐韵聨讉�(gè)主要問題：

一、工作臺兩端防塵板金滲油，一般是臥軸矩臺平面磨裝配不仔細，固定防塵板金的螺絲打穿了導軌兩端，從導軌直接滲油出來，解決方法是臥軸矩臺平面磨螺絲纏 生膠帶打密膠再上進去。

二、是油量調節太大，打開后油槽蓋，用一字螺絲刀分別調節油閥開關，順時針為調小，反之為調大，一般油量的大小控制是先順時針鎖緊再回轉調松1/4即可。導軌臥軸矩臺平面磨耐磨片上的油槽溝沒開好，開得太淺或沒開到位，油走不了從旁邊溢出，應重新開到位；油孔堵了，油被逼出導軌，油孔堵了一般是油太粘或太臟所致，更換油種或清理下油路，如果是舊平面磨床一般是導軌太臟油路堵了，清理?yè)Q油就可以了。

三、前后絲桿漏油，如果是新臥軸矩臺平面磨漏油，一般是絲桿前后伸縮護套沒裝好，兩頭螺絲沒鎖緊或密封膠沒打好，如果是舊臥軸矩臺平面磨就要更換絲桿護套，重新打密封膠。

臥軸矩臺平面磨出了故障以后，一定要找到正確的原因，問題就迎刃而解。

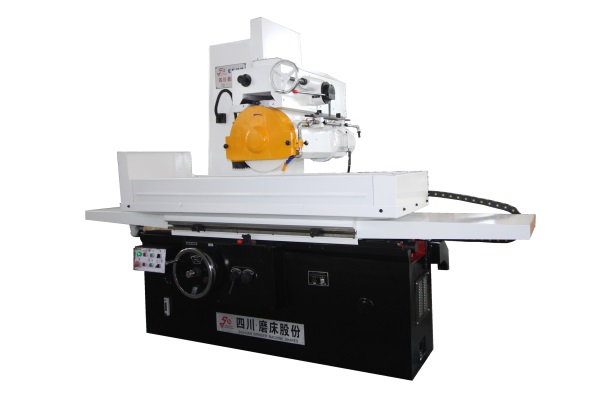

臥軸矩臺平面磨床：
臥軸矩臺平面磨床的砂輪主軸通常是由內連式異步電動機直接帶動的。往往電機軸就是主軸，電動的定子就裝在砂輪架的體殼內。砂輪架可沿滑座的燕尾導軌作間歇的橫向進給運動�；�座和砂輪架一起，沿立柱的導軌作間歇的豎直切入運動。工作臺沿床身的導軌作縱向往復運動。

目前我國生產的臥軸矩臺平面磨床能達到的加工質量為：
1.普通精度級：試件精磨后，加工面對基面的平行度為0.015mm/1000mm，表面粗糙度Ra=0.32-0.63um；

2.高精度級：試件精磨后，加工面對基面的平行度為0.005mm/1000mm，表面粗糙度Ra=0.04-0.01um。

立軸圓臺平面磨床：
立軸圓臺平面磨床的砂輪架主軸也是由內連式異步電動機直接驅動。砂輪架可沿立柱的導軌，作間歇的豎直切入運動。圓工作臺旋轉作圓周進給運動。

為了便于裝卸工件，圓工作臺還能沿床身導軌縱向移動。由于砂輪直徑大，所以常采用鑲片砂輪。這種砂輪使冷液容易沖入切削使砂輪不易堵塞。這種機床生產率高，適用于成批生產。

如今的平面磨床使用的比較廣泛，所以很多時候，我們?cè)诓僮髌矫婺ゴ矔r(shí)，因?yàn)槟ハ骷夹g(shù)比較的廣泛，正確的平面磨床操作才是保證操作者安全的唯一前提。

開始工作時，應用手調方式，使砂輪慢些與工件靠近，開始進給量要小，不許用力過猛，防止碰撞砂輪。需要用擋鐵控制工作臺往復運動時，要根據工件磨削長度，準確調好，將擋鐵緊牢。

所以，平面磨床磨削加工的安全技術工作則顯得特別重要，加工時一定要采取可靠的安全防護裝置，操作要全神貫注集中精神，確保萬無一失。

與此同時，平面磨床磨削時砂輪工件上飛濺出的微細砂屑及金屬屑，會傷害操作人員的眼睛，操作人員如果大量地吸入這種塵末會對身體有害，這也應采取適當?shù)姆雷o(hù)措施。在磨削加工時要注意如下的一些安全技術問題。

平面磨床磨削加工，是機器零件精密加工的主要方法之一�？墒牵�由于磨床砂輪的轉速非常高，砂輪又比較硬、脆、經不起較重的撞擊，不小心操作不正確了，撞碎砂輪會釀成非常嚴重的后果。開機之前應當認真地對磨床進行全面檢查，包括對操縱機構、電氣設備及磁力吸盤等卡具的檢查。檢查后再經潤滑，潤滑后進行試車，確認一切良好，方可使用。

裝卡工件時要注意卡正、卡緊，在平面磨床磨削過程中工件松脫會造成工件飛出傷人或撞碎砂輪等嚴重后果。

平面磨床的保養有很多種項目，技術員在生產中都要注意哪些細節呢？

平面磨床設備的壽命以及機臺的精度與磨床的常規保養有著很大的關系。保養得好的使用壽命以及其精度均可以保證很長的時間，保養不好，可能會在很短的時間內設備的精度就會差很多。

平面磨床保養項目如下：

手搖一下磨床工作臺左右軸向，前后軸向手感度是否適中，如果手感偏重時要及時檢查磨床油路潤滑是否正常，導軌是否有油，磨床后置油槽里油質是否干凈，如果很臟要及時更換磨床專用油，要檢查油泵是否工作，如果以上都正常，手搖還是偏重，那就屬于導軌磨損，需要通過鏟花來恢復其手感。

要定期修整磁盤，可用千分表檢測其磁盤左右軸向，前后軸向精度誤差，如果測出誤差值較大時，此現象為導軌磨損導致的，也需通過鏟花還恢復其工作臺精度。

機臺水平重新校正，這很有必要。

前后軸向，左右軸向手輪間隙檢測，如果其間隙過大需及時更換手輪內置軸承組。

主軸檢測，啟動時聽其聲音是否有噪音，研磨工件時時其工件表面粗糙度是否正常。

機臺的外觀擦拭，定期清理工作臺上的灰塵。

數控臥軸矩臺平面磨床有磨頭垂直移動機構、工作臺垂直移動機構、工作臺橫向移動機構，數控步進電機與減速機磨頭拖板垂直移動傳動機構連接;工作臺垂直移動機構有減速機，減速機的傳動軸與工作臺的縱向移動傳動機構連接，減速機的電機與變頻器連接。本實用新型結構合理，工作性能好，工作效率高。

1.數控臥軸矩臺平面磨床支撐壓力的調整
磨床支承壓力的調整即調整壓力繼電器的壓力，一般壓力調整范圍為2-6MPa，具體根據重量在這個范圍內調整至拉桿水平。壓力繼電器和溢流閥安裝在操作側的移動模具側面，附有壓力表，調整時按順?lè)Q針旋轉壓力繼電器調整旋鈕，壓力上升，放松調整旋鈕，壓力過高時按逆時針旋轉調整旋鈕，同時放松磨床蓄能器的溢流閥調整旋鈕，壓力下降到要求壓力以下。

2.數控臥軸矩臺平面磨床的換向裝置
平面磨床換向閥根據電磁鐵使用的電源分為交流型、直流型和本整形型電磁換向囊。交流啟動力大，不需要專用電源，吸收、釋放快，但電源電壓下降15%以上時，樞紐力明顯下降，影響平面磨床工作可靠性，直流式工作可靠，允許的切換頻率高，體積小，壽命長。但是設備需要專門的直流電源：本機整流型本身自帶，可將通入的交流電轉換為直流電再供給直流電磁鐵。

1、潤滑油：
本機推薦使用ISOVG32或粘度相當之同級品。

2、潤滑方式：
本機系全自動潤滑方式，潤滑油泵浦一經啟動，上機加底部油糟內潤滑油會自動潤滑上下導螺桿、上機架導軌、前后導螺桿、工作臺導軌、滑動架和主機座機導軌等部位。

3、給油注意事項
取下油槽蓋注油，注油量達到2公升為好

主軸旋轉后，潤滑油泵浦即動作，從上機架油窗上會看到油沖注上來。

經常注意上機架底部油池油量，確保潤滑油過濾器在油面下，以免吸入空氣，導致潤滑油泵浦故障。

精密平面磨床主要是利用砂輪對工件進行旋轉和磨削，達到要求的平面度。根據工作臺形狀可分為矩形工作臺和圓形工作臺兩種,精密平面磨床矩形工作臺平面磨床的主參數為工作臺寬度及長度,圓臺平面磨床的主參數為工作臺面直徑。在具體的操作過程中,精密平面磨床要特別需要注意的幾大結構如下：

1.定位規則
精密平面磨床應該放在哪里，如何安裝比較好，據了解，應該在至大運動空間外應預留300mm以上，每個腳螺絲擰緊，臺面前后左右水平在0.04/1000 mm以?xún)?nèi)

2.砂輪的選擇
所選用的砂輪必須能承受2000米/分鐘以上周的轉速，因?yàn)檗D(zhuǎn)速太低很容易留下痕跡，但轉速太高，砂輪的價格會高很多。

3.磨床主軸，安裝前確保主軸順時針旋轉。

4.液壓裝置
精密平面磨床使用粘度為46 #的液壓油。新機器使用三個月后，需要更換液壓油。之后每年更換一次，清洗油箱。

5.左右機構
精密平面磨床工作臺移動時，禁止調整左右行程。工作臺鋼絲繩松動時，應立即調整。

6.沖水及吸塵裝置
吸塵箱過濾網的保潔和維護,每?jī)芍芮鍧嵰淮�。另外就是冷卻液的檢查,一般冷卻液出現污染的時候,要及時的檢查和去除。

平面磨床的功能：
平面磨床是磨床中的一種。主要用砂輪旋轉研磨工件以使其可達到要求的平整度，根據工作臺形狀可分為矩形工作臺和圓形工作臺兩種，矩形工作臺平面磨床的主參數為工作臺寬度及長度，圓臺平面磨床的主參數為工作臺面直徑。根據軸類的不同可分為臥軸及立軸磨床之分。

磨削工件平面或成型表面的一類磨床。主要類型有臥軸矩臺、臥軸圓臺、立軸矩臺、立軸圓臺和各種平面磨床。

臥軸矩臺平面磨床：工件由矩形電磁工作臺吸住或夾持在工作臺上，并作縱向往復運動。砂輪架可沿滑座的燕尾導軌作橫向間歇進給運動，滑座可沿立柱的導軌作垂直間歇進給運動,用砂輪周邊磨削工件,磨削精度較高。

立軸圓臺平面磨床:豎直安置的砂輪主軸以砂輪端面磨削工件,砂輪架可沿立柱的導軌作間歇的垂直進給運動。工件裝在旋轉的圓工作臺上可連續磨削，生產效率較高。為了便于裝卸工件，圓工作臺還能沿床身導軌縱向移動。

臥軸圓臺平面磨床:適用于磨削圓形薄片工件,并可利用工作臺傾斜磨出厚薄不等的環形工件。

立軸矩臺平面磨床：由于砂輪直徑大于工作臺寬度,磨削面積較大,適用于高效磨削。

雙端面磨床：利用兩個磨頭的砂輪端面同時磨削工件的兩個平行平面，有臥軸和立軸兩種型式。工件由直線式或旋轉式等送料裝置引導通過砂輪。

    1.精密平面磨床主軸自身原材料彎曲剛度不太好，在制作剛性防水套管時沒有熱處理工藝，馬上導致主軸在過后運用中有不正常聲響，也只有拆換新的全部主軸來解決問題。
    2.主軸前邊滾柱軸承滲漏了，由于密閉性度不太好，漏水照變?yōu)橹鬏S生銹，要求拆換主軸來解決，在從新做轉子動平衡，這才干把主軸修好。

    3.主軸在研磨商品工件中下部刀太多，導致沙輪片和商品工件在高速運行中暴傷，使主軸偏擺，在磨商品工件中便會出現波浪形和震動了，這樣的話就需要做主軸自身的轉子動平衡。

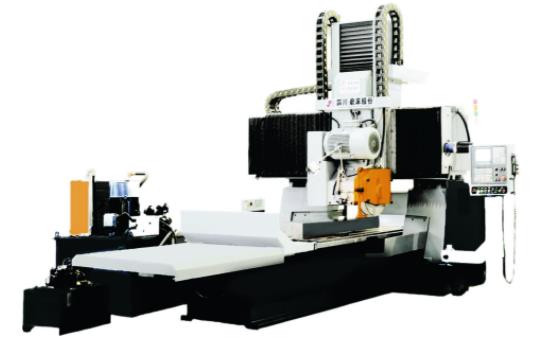

數控龍門平面磨床加工工藝相對來說要更難一些，因?yàn)樾枰��?jīng)驗的積累。比如說什么樣的材料用什么樣的刀具、用什么樣的參數、如何裝夾、如何避免干涉、如何避免變形、如何既高效又能達到需要的精度、如何花最小的代價達到需要的產量和質量.....
    有了方案，編程序簡單。還有像MAZAK使用的會話式編程，有工藝基礎的，不出一個星期就能學會了。
    有朋友或同事先帶你熟悉一下，模具的材料，普通銑床的加工方式象刀間距，下刀深度，刀余量等等，你學編程就不會空洞了。數控編程的學習面相對較少，學得也快，最得要的是要把握好實踐的機會。
    一、學好數控龍門平面磨床技術需要具備以下幾個基本條件：
    （1）具有基本的學習資質，即學員具備一定的學習能力和預備知識。
    （2）有條件接受良好的培訓，包括選擇好的培訓機構和培訓教材。
    （3）在實踐中積累經驗。
    二、學習數控編程技術，要求學員首先掌握一定的預備知識和技能，包括：
    （1）基本的幾何知識（高中以上即可）和機械制圖基礎。
    （2）基礎英語（高中以上即可）。
    （3）機械加工常識。

    （4）基本的三維造型技能。

1、前主機座與后主機座
    數控強力平面磨床前主機座與后主機座采用工藝較成熟穩定的T型拼接結構，具有很高的整體剛性和抗震性能，能夠滿足高精度設備對基礎件的要求
    2、工作臺
    工作臺采用雙V型滑動導軌，據有較高的剛性和承載力，運動平穩可靠。工作臺靜壓導軌大幅的提高了磨削的精度和使用壽命。交流伺服電機直接驅動滾珠絲桿控制工作臺運動。
    3、立柱與滑動架
    滑動架采用雙V型導軌，后主機座對滑動架進行全行程運動支撐，導軌采用貼塑滑動導軌，具有良好的定位精度、耐磨性。運動動力采用交流伺服電機直接驅動滾珠絲桿副控制滑動架的前后運動。
    4、磨頭組
    砂輪主軸采用法蘭式高精密動靜承支承，并配有獨立的主軸溫控油箱，使主軸在磨削過程中始終保持較高的回轉精度、剛性與工作穩定性。也可定制加裝主軸變頻來改變主軸轉速，提高磨削效率。磨頭組進給系統采用帶制動的內置編碼器交流伺服電機直接驅動滾珠絲桿控制磨頭組作進給運動。
    5、潤滑及防護

    獨立自動循環潤滑系統提供導軌與絲桿的經常清潔潤滑。并具有失壓報警功能。該機型配有全密封防護罩，有效防止了磨削液濺出機臺，并使塵霧對環境的影響降至zui低，確保環境整潔和操作人員身體健康。

一：平面磨床開機前必須帶好防護眼鏡穿好工作服，扣好衣、袖，必須將長發盤入工作帽內，不得系圍巾、戴手套操作磨床。
    二：操作前，應將工具、量具、工件擺放整齊，清除任何妨礙設備運行和作業活動的雜物。作業前，應檢查傳動部分安全護罩是否完整、固定，發現平面磨床異常應及時處理。
    三：開機前檢查平面磨床傳動部分及操作手柄是否正常和靈敏，看各部潤滑油系統是否暢通，電子尺是否顯示數據。
    四：開機前，應按工件磨削長度，調整好左右撞塊的極限擋塊，并鎖緊。
    五：安裝砂輪必須進行靜平衡，修正后應再次平衡，砂輪修整器的金剛石必須尖銳，其尖點高度應與砂輪中心線的水平面一致，禁止用磨鈍的金剛石修整砂輪，修整時，必須啟動吸塵器。
    六：?jiǎn)��?dòng)磨床主軸空轉1到2分鐘，觀察運轉情況，應注意砂輪離臺面5公分左右高度；確認潤滑冷卻系統暢通，各部運轉正常無誤后再進行磨削作業。
    七：首先必須了解平面磨床的操作，了解平面磨床的基本性能。
    八：檢查工件、裝卸砂輪、處理機床故障要將砂輪退離工件后停機進行。
    九：不準在工作面、工件、電磁盤上放置非加工物品，禁止在工作面、永磁吸盤上敲擊、校準工件。

    十：搬動磁盤開關吸附后上工件時，必須檢查其牢固后再磨削，吸附較高或較小的工件時，應另加適當高度的靠板固定，防止工件松掉，造成事故隱患。

平面磨床的砂輪在工作時，經常會因?yàn)樯拜啗](méi)有調整平衡而產生振動，特別是高速旋轉的砂輪。如果這個問題不解決，將大大影響工件的表面質量和機器的使用壽命。因此，在平面磨床加工前需要對磨床的砂輪進行動平衡，以免發生振動而影響工件。機床的表面質量和機床的使用壽命，下面的精密機械為大家講解平面磨床砂輪的平衡調整方法。

平面磨床作為解決工件表層光澤度的關鍵機床設備，具有主軸耐磨性和可靠性等特點，必須受到高度重視。平面磨床主軸的耐磨性和可靠性取決于主軸本身的原材料、機械設備的質量以及生產加工工件的材質。因此，選擇平面磨床主軸時必須注意的方面有很多。

對于不同的生產加工企業，很可能必須使用不同的平面磨床主軸來磨削和拋光不同類型和材料的工件。這必須根據產品來選擇主軸�，F(xiàn)階段耐用的平面磨床主軸材料有銅、不銹鋼等，采購時公司咨詢相應廠家，與專業技術人員協商平面磨床主軸必須采購何種材料。

之所以選擇銷售市場銷量較好的平面磨床主軸，主要取決于該產品的銷量，這意味著它已經獲得了銷售市場的很多認可。一個好的知名品牌平面磨床主軸通常使用壽命更長，壽命更穩定。研磨和拋光特性是每個人的更強選擇。

有些工件具有相同的材料，但通�？雌饋�(lái)不同。平面磨床主軸在生產、磨削和拋光過程中的壓力負荷工作能力也有不同的規定。如果只想生產加工不同的工件，就會購買不同的平面磨床主軸甚至數控磨床設備，這通常會增加成本預算，所以在選擇的時候可以選擇一些適用性很強的磨床主軸，不傷手拋光的實際效果并不會損害數控平面磨床本身的壽命。

重慶平面磨床是數控磨床的一種。關鍵是用砂輪旋轉磨削工件，使其達到要求的平面度。根據工作臺的外觀，可分為矩形框架工作臺和環形工作臺兩種。矩形框工作臺平面磨床的主要參數是工作臺的總寬度。而長度，環形工作臺的主要參數是工作臺的直徑。根據軸類零件的不同，可分為臥軸和轉臺軸承數控磨床。

平面磨床是數控磨床的一種，用于磨削工件的平面圖或成形表面。主要類型有水平軸矩形工作臺、水平軸圓工作臺、回轉支承矩形工作臺、回轉支承圓工作臺和各種專用平面磨床。

①臥軸矩形臺平面磨床：矩形電磁感應工作臺將工件吸起或夾持在工作臺上，做垂直重復運動。砂輪架可沿組合軸承（見機床導軌）（見數控車床）的喇叭形滑軌進行水平間歇刀健身運動，組合軸承可用于垂直間歇刀健身運動沿著立桿的滑軌。工件在砂輪附近磨削，磨削精度高。

②轉臺軸承圓臺平面磨床：立式安裝砂輪主軸軸承利用砂輪內孔磨削工件，砂輪架可沿立桿的滑軌進行間歇性的立刀健身操。工件安裝在旋轉圓臺上進行連續磨削，生產率高。為了更好的方便工件的裝卸，圓臺也可以沿床身滑軌垂直移動。

③臥軸圓臺平面磨床：適用于磨削環形片狀工件，可利用工作臺斜磨不同厚度的環形工件。

④轉臺軸承矩形臺面磨床：由于砂輪直徑超過工作臺總寬度，總磨削面積大，適用于高效磨削。

臥軸矩臺平面磨床主要用于對計劃產品工件進行切削生產加工。平面磨床的原理如下：

磨頭主軸可沿雙搖臂水平導軌水平移動。雙搖臂還可以沿立桿的導軌作垂直運動，調整磨頭的垂直位置，進行垂直進給運動。一般在平面磨床工作時，工作臺上都安裝有電磁吸盤。上述夾具用于具有鐵磁材料的零件。電磁吸盤也可以拆卸，可以修改其他夾具或立即將要生產和加工的工件放在工作臺上。

水平進給運動：磨頭沿手術臺水平導軌的水平間歇進給是在手術臺往復行程布置的末端進行的。

平面磨床是一種數控磨床，用于切割產品的平面圖或表層。關鍵是用砂輪旋轉研磨產品，達到要求的平整度。很多企業不知道如何選擇合適的機床。今天為大家強力推薦三款國產精密加工成型機，滿足您的生產加工需求。

高精度平面磨床、高精度成型數控磨床源自臺灣技術、進口零件、高精度成型磨削神器，具有“精密”、“穩定”、“耐用”三大重要特點，被廣泛應用用于精密機械制造加工制造，連接器、接線端子、射頻連接器等半導體材料相關模具外殼、鐘表行業、拉鏈模具、粉末噴涂冶金行業模具、醫療器械、車輛、航空航天、傳輸線機架加工制造、精密機械設備零件加工制造、連續沖壓模具成型、電子器件、電器設備、精密五金、高精度注塑加工制造、高精度夾具加工制造、高精度成型銑削及工業生產、特殊用途工具制造商及其他相關d 精密機械加工行業。

機械系統：機械設備的關鍵鑄件均采用米漢納材料制成的高檔原材料。鍛造后經多段速淬火，消除熱應力，提高精度、高剛性，增加機械設備的使用壽命。

滑軌：機器設備上下、前、后、左、右雙V導軌均貼進口耐磨環氧樹脂，人工高精度刮削，不僅滑軌光滑耐磨，特別適用于成型和研磨。

高剛性立桿：采用H型結構，抗壓強度高，大跨度導軌，使主軸長時間不振動，保證成品生產加工精度。

主軸：主軸采用精密加工的P級四級斜角滾針軸承，植物油脂密封，噪音低，無振動，高速運轉扭矩大，既保證了深鉆時的高精度，成型研磨，并增加保質期。

滾珠絲杠：傳動系統滾珠絲杠采用中國臺灣進口精密加工研磨滾珠絲杠，具有抗磨損、間隙小、靈敏度高等特點。

進氣系統：手動成型數控磨床采用封閉式進氣系統設計方案，進口磁力驅動泵自動注油。主軸運轉時，自動泵出潤滑脂，實現左右、前后、左右、上下密封。螺桿和滑軌強制潤滑，可大大減少滑軌的損壞。機柱上設有油鏡，可監控潤滑情況。

上下推系統軟件：手動成型數控磨床采用進口特殊鋼材，減少傳動系統，姿態歡快，精度高，震動不長。

程控立桿移動平面磨床。數控磨床是一種立式桿式活動平面磨床，專門用于切割大中型產品。特別適用于機械制造廠、大批量模具制造廠和汽車制造廠。產品工件在工作時可立即固定在柜臺或電磁吸盤上。

機床采用T型合理布局，砂輪體為殼體結構，安裝在主軸上，采用套筒規格結構。主軸為特制砂輪主軸。聯軸器直接與主軸相連，砂輪體根據平衡錘系統軟件使健身運動更順暢。立桿為框形外殼，采用兩層墻體結構，使其結構剛性更富體感。其底端采用平V型滑軌，同時采用反方向銷與床身Y向滑軌合并。 Y向健身運動采用交流伺服電機根據同步齒帶輪減速，推動滾珠絲杠向前、后、左、右方向旋轉，然后前、后、左，以及正確的健身運動。手術臺采用平V滑軌，貼四氟乙烯耐磨帶，沿床身滑軌上下運動。采用雙液壓缸推動液壓機，雙液壓缸固定在床身上；液壓傳動系統采用單獨的液壓系統置于機床外部，解決了傳統數控磨床使用床身冷卻齒輪油受溫度影響切割精度不穩定的問題。上下相采用限位開關發送信號，專用液壓閥換相，穩定可靠�？刂婆_(tái)的健身運動速度采用手動調速閥無級變速，安裝在床前側。電控系統采用PLC可編程控制面板控制各種姿態，使電控系統穩定可靠。 Y、Z軸采用交流伺服電機驅動，采用電子手輪代替?zhèn)鹘y(tǒng)機械臂輪進行遠程操作。簡單的傳動裝置促使機床的實際操作變得更加個性化和易于維護。

數控機床龍門平面磨床，該系列產品機床適用于機械設備制造、模具外殼等領域的寬平面切割，可切割鑄鐵、生鐵和稀有金屬等原材料。

本機床為龍門型二坐標數控機床平面磨床，適用于機械加工制造和機械加工行業。切割各種大型平面產品工件時，可立即固定在手術臺表面或電磁吸盤上，方便易用，易于維修。本機床采用龍式合理布局。豎桿、承重梁和床身構成剛構剪力墻。床身采用平V型滑軌，手術臺滑軌面粘貼聚四氟乙烯軟膠帶。本機床砂輪主軸采用進口高精度徑向推力球軸承或聲壓主軸�？刂婆_(tái)垂直健身鍛煉采用軸向柱塞泵液壓機驅動，可連續變速，工作穩定，噪音低，配備專業溫控設備。上下運動均為數控機床，伺服電機，精度可靠。

我們的加工工藝緊湊、精度高、性能可靠、制造工藝好、操作使用方便。砂輪用于周邊磨削，工件的上下平面可以獲得工件所需的平行度、尺寸精度和表面粗糙度。

線切割平面磨床適用于磨削環形零件、閥片、鋸片、銑刀等制造和加工精密加工�？蓮V泛應用于東西廠、軸承廠、空壓機廠、通用機械廠等精密零件的磨削。

國內市場對磨床產品需求旺盛，產值遠不能滿足需求，以低端為主。在這種情況下，打破當時的瓶頸，走高精度的道路，成為磨床企業亟待解決的問題。

在討論過程中，成形平面磨床的發展不再局限于平面磨削，而是延伸到平面磨削。成形磨削方式流行，得到了廠家和用戶的大力推崇、開發和認可，磨削精度也越來越高。

隨著高科技的發展，高精度、超精密成型磨床的使用范圍越來越廣，專用磨床的生產也越來越被用戶所接受。

面磨床加工屬于微細加工工藝。與車銑床加工相比，磨床的加工速度很慢，但與電火花放電和線切割加工相比，它的速度非�？�，而磨床加工的定位是為了解決工件的平面度和工件三邊參考平面的直角問題。它主要強調加工的準確性，而不是加工的速度。一般情況下，工件必須先用銑床粗加工，再用平面磨床加工。

平面磨床常見問題的解決方案。

出現等間隔的螺旋軌跡。
原因：砂輪邊緣、導板調整不良、修整速度高、金剛石損壞磨損、金剛石保持架松動等間隙螺旋痕。
對策：砂輪邊緣呈錐形，導板平行。降低修整速度，減少刀具用量，改變金剛石接觸面，更換金剛石夾持穩定器。

龍門平面磨床多楔帶使用維護注意事項

龍門平面磨床的磨頭是由多楔帶驅動的，是一個易損件，經常需要更換拆卸時，應先松開磨頭電機底部螺母，調整電機底座上的調整螺栓，減小電機主軸與磨頭主軸的中心距，然后將多楔帶從皮帶輪上拆下，裝上新的多楔帶。

但有些用戶在更換電機時，并不注意電機主軸是否調整到水平他們只需用調整螺栓將電機向上拉，并在使用之前調整大量楔帶預緊力這樣，皮帶很快就會損壞，粉末會從皮帶上脫落應注意電機主軸必須調平，否則皮帶輪會損壞皮帶因?yàn)樵谡{(diào)整多帶預緊力時，皮帶輪的方向通常略低此時，應先擰緊電機后部上方的底部螺母，然后向上調整螺栓，使電機前部易于拉起然后擰緊電機前端上方的螺母，松開電機后端上方的螺母，然后向上調整螺栓重復調整，直到電機主軸水平。

龍門平面磨床提醒，多皮帶預緊力應同時適當，并將電機底角四個螺母全部擰緊安裝多皮帶時，請擦去皮帶輪上的潤滑脂油脂太多了當磨削進給量較大時，多帶會打滑，表現為砂輪與工件的相對運動，即砂輪突然停止另外，多楔帶的預緊力不能太小，否則會打滑，發出異常響聲。

數控平面磨床電氣體系出現題目都應該怎么辦理？

    1、直觀搜檢法

    這是數控平面磨床電氣體系故障分析之初必用的技巧，即是行使感官的搜檢。

    ①扣問向故障現場人員周密扣問故障發生的歷程、故障表象及故障結果，并且在全部分析校驗歷程中可能要屢次扣問。

    ②目視全體稽查機床各片面事情狀態是否處于平常狀態（比方各坐標軸地位、主軸狀態、刀庫、機器手地位等），各電控裝配（如數控體系、溫控裝配、潤滑裝配等）有無報警指導，部分稽查有無保險燒煅，元器件燒焦、開裂、電線電纜零落，各操縱元件地位精確與否等等。

    ③觸摸在整機斷電前提下可以通過觸摸各要緊電路板的安置狀態、各插頭座的插接狀態、各功率及燈號導線（如伺服與電機接觸器接線）的聯接狀態等來發現可能出現故障的緣故。

    ④通電這是指為了搜檢有無冒煙、打火、有無非常聲響、氣味以及觸摸有無過熱電念頭和元件存在而通電，一旦發現登時斷電分析。

    2、儀器搜檢法

    應用通例電工儀表，對各組交、直流電源電壓，對關聯直流及脈沖燈號等舉行測量，從中找尋可能的故障。比方用萬用表搜檢各電源環境，及對某些電路板上配置的關聯燈號狀態測量點的測量，用示波器調查關聯的脈動燈號的幅值、相位乃至有無，用PLC編程器查找PLC程序中的故障部位及緣故等。

    3、燈號與報警指導分析法

    ①硬件報警指導這是指包含數控體系、伺服體系在內的各電子、電器裝配上的種種狀態和故障指導燈，連結指導燈狀態和響應的功效分析便可獲知指導內容及故障緣故與破除技巧。

    ②軟件報警指導如前所述的體系軟件、PLC程序與加工程序中的故障平時都設有報警表現，根據表現的報警號范例響應的診斷分析手冊便可獲知可能的故障緣故及故障破除技巧。

    4、接口狀態搜檢法

    當代數控體系多將PLC集成于此中，而CNC與PLC之間則以一系列接口燈號形式互相通信聯接。有些故障是與接口燈號錯誤或喪失關聯的，這些接口燈號有的可以在響應的接口板和輸入/輸出板上有指導燈表現，有的可以通過簡單操縱在CRT屏幕上表現，而全部的接口燈號都可以用PLC編程器調出。這種搜檢技巧要求售后人員既要諳習本機床的接口燈號，又要諳習PLC編程器的運用。

    5、參數調解法

    數控平面磨床數控體系、PLC及伺服驅動體系都配置很多可點竄的參數以順應差別機床、差別事情狀態的要求。這些參數不但能使各電氣體系與詳細機床相般配，并且更是使機床各項功效到達化所必需的。是以，任何參數的變更（尤其是模擬量參數）乃至喪失都是不容許的；而隨機床的永遠運轉所惹起的機器或電氣機能的變更會沖破的般配狀態和化狀態。

立軸平面磨床都有哪些功效？

    立軸平面磨床在磨削過程當中，會發生高速?zèng)_突，會發生高的溫度，高溫會導致工件表面燒傷以及砂輪緊張磨損，為了低落磨削熱度，進步加工工件的品質，在立軸平面磨床磨削過程當中，必需把磨削液注入磨削區來低落磨削溫度，是以磨削液起到了冷卻，潤滑，洗濯，防銹等功效，

    1、冷卻，立軸圓臺平面磨床磨削液削減工件與砂輪之間的沖突，使溫度低落，保持工件的尺寸精度。

    冷卻機能的好壞，卻決于磨削液的流量，比熱容，熱導率等。磨削液的流量越大，冷卻才氣越強，工件表面溫升越小。普通來說，水基磨削液的冷卻性比油基磨削液好。

    2、潤滑用途磨削液能分泌到工磨粒、工件表面，切削之間造成潤滑膜，削減沖突，從而進步砂輪耐用度。

    3、沖洗用途，磨削液可將黏附在立軸圓臺平面磨床、工件、砂輪上的磨削磨粒沖掉，防備劃傷工件表面。

    4、防銹用途，磨削液能保護立軸圓臺平面磨床、工件、砂輪不受氣氛、水分、手汗等影響而侵蝕。

立軸平面磨床

    立軸平面磨床的要緊特點有：

    1、立軸平面磨床的磨頭和床身的剛性對照的強。

    2、這品種型的平面磨床的功率對照的大，而且還能夠空硅充退磁，增長了安全性。

    3、立式圓臺平面磨床的磨削服從高，能夠增長產量。

    4、它立柱應用的是三點調解，這樣即是使其的布局對照的緊湊。

    5、而且磨床配有冷卻液凈化裝置。

    6、磨床事情臺為圓形強力電磁吸盤，能夠保證事情時的鞏固性。

    以上就是本日關于立軸平面磨床的功效要緊闡揚在哪些方面的一切分享了，有望對朋友們往后應用本建筑能有贊助。

在機械建造產業中，對金屬的切削機床就到達了60%及以上，可見磨削對機械生產產業的緊張性，它的職位也顯而易見。在機械生產產業中對于金屬質料的切削模式短長常多的，磨床只是其中之一。

辣么經由磨床加工過的金屬工件能夠獲得一個對照高的尺寸精度、另有對照低的外貌毛糙水平，除此以外還能加工少許對照難以加工的硬零件，另有少許鍛件、鑄件也能夠在磨床長進行直接的家加工，這大大的增長的磨床的應用率和加工局限。

縱觀世界種種功能差別的機床，單單磨床的比例就占到了30%，而且另有上升的趨向，也由此可見磨床在機械生產產業中的緊張職位。

1、平面磨床的定位

機床安置地位要預留充足的空間，在大路程，再增長300毫米以上空間尺寸。安置時，要調治縱向水平0.02：1000和橫向水平0.04：1000，再鎖緊地腳螺栓。

2、磨床砂輪的選定

所選砂輪須能承受周線速度35m/s以上，包管安全應用。嚴禁應用有破壞的砂輪。在磨削前，要將砂輪裝上砂輪卡盤做靜平均。

3、平面磨床主軸

安置砂輪前須斷定主軸為順時針?lè)较蚺まD(zhuǎn)。

4、液壓體系

平面磨床應用的是32號抗磨液壓油。

新機在應用三個月后需改換液壓油，往后每一年改換一次，同時潔凈油箱。

5、光滑裝配

光滑油應用32號導軌光滑油。每天確認油池油量，包管在油標下線以上。每周搜檢導軌油路是否通暢，防備導軌缺油。

1、在選定甚么類型的砂輪片舉行加工工件時，我們要選定可以或許承受周轉速2000m/min以上的砂輪片。

2、對照猛進刀量路程800毫米如下磨床為0.03毫米，800毫米以上磨床為0.05毫米

3、應用的新砂輪片刻，必須求裝上的法蘭對舉行平均嘗試。

4、不準應用破壞的砂輪片，否則會出現故障。

5、在應用砂輪片舉行磨削以前，需求對砂輪舉行5分鐘的空轉，為了包管應用的安全性。

以上即是在應用圓臺平面磨床舉行砂輪磨削時候的響應留意事變，如有不全迎接增補！
